立式加工中心的常用功能

  2022年7月12日立式加工中心的常用功能

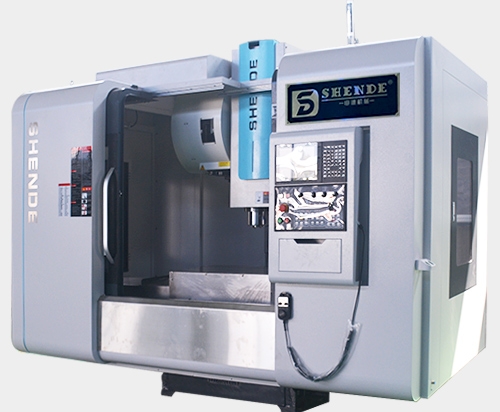

  立式加工中心的主轴处于垂直位置。它能完成铣削、镗削、钻削、攻螺纹和切削螺纹等工序。立式加工中心Z少是三轴二联动,一般可实现三轴三联动。有的可进行五轴、六轴控制,工艺人员可根据其同时控制的轴数确定该加工中心的加工范围。

  立式加工中心立柱高度是有限的,确定Z轴的运动范围时要考虑:

  ①工件的高度;

  ②工装夹具的高度;

  ③刀具的长度;

  ④机械手换刀占用的空间。

  在考虑上述四种情况之后,立式加工中心对箱体类工件加工范围要减少,这是立式加工中心的弱点。但立式加工中心有下列优点:

  ①工件易装夹,可用通用的夹具如平口钳、压板、分度头、回转工作台等装夹工件,工件的装夹定位方便;

  ②刀具运动轨迹易观察,调试程序检查测量方便,可及时发现问题,进行停机处理或修改;

  ③冷却条件易建立,冷却液能直接到达刀具和加工表面;

  ④坐标系即X、Y、Z三个坐标轴与笛卡儿坐标系吻合,感觉直观与图纸视角一致;

  ⑤切屑易排除和掉落,避免切屑划伤加工过的表面;

  ⑥结构一般采用单柱式,它与相应的卧式加工中心相比,结构简单、占地面积较小,价格较低。

  立式加工中心适于加工Z轴方向尺寸相对较小的工件,一般的情况下除底面不能加工外,其余五个面都可用不同的刀具进行轮廓和表面加工。
