技术中心
谭智
（沈机集团)
通过参观第十七届中国机床展览会（CIMT2021），笔者注意到展品呈现出以下几个主要特点：智能、高效、五轴、自动化、服务重点行业。境内外企业均对立式五轴加工中心产品表现出足够重视，境外立式五轴产品整体技术较为，侧重智能化、高效高精、复合加工等技术，部分重点展商有德马吉森精机、山崎马扎克、大隈、斗山等，展品主要面向航空航天、医疗、汽车、模具等领域。近些年，境内五轴机床发展迅速，尤其是五轴立式加工中心，北京精雕、大连科德、通用技术集团、深圳埃弗米等企业均有产品参展，且五轴立加相关功能部件日趋成熟，展品众多。
一、部分境外展商展品简介
1、山崎马扎克（MAZAK）
马扎克展出两台立式五轴加工中心，分别为VARIAXIS i-700及INTEGREX I-630VAG。
VARIaxisi-700采用摇篮式双摆转台，丝杠中空冷却，转台直径为φ700mm，三轴行程为630/1100/600mm，A轴转动范围为-120°到+30°，配置车削功能，工序进一步集中；采用了适合中、小型工件高速多面加工的Z佳工作台倾斜构造；采用马扎克控制系统。
INTEGREXi-630V AG采用B轴摆头C轴转台结构，不仅有传统车铣复合加工设备所具备的车削加工、铣削加工、5轴加工功能，还具有齿轮加工功能。工作台尺寸为φ1050mm，三轴行程为1425/1050/1050mm，三轴快移速度达到52m/min，采用马扎克控制系统。
2、德马吉森精机（DMG MORI）
德马吉森精机参展的立式五轴加工中心产品为DMU 75 monoBLOCK。该产品工作台尺寸为φ650mm，Z大承重600kg,主轴Z高转速为20000r/min,三轴行程为750/650/560mm，三轴快移速度为40m/min。在结构上采取三点支撑，确保用户可快速、方便安装。配备高性能冷却系统及多传感器补偿功能。采用monoBLOCK一体式高稳定性机床结构，配45mm滚柱导轨。所有轴配大型滚珠丝杠φ40/φ50/φ40mm，确保更高稳定性。搭载自主研发的CELOS数控系统。
3、哈默（HERMLE）

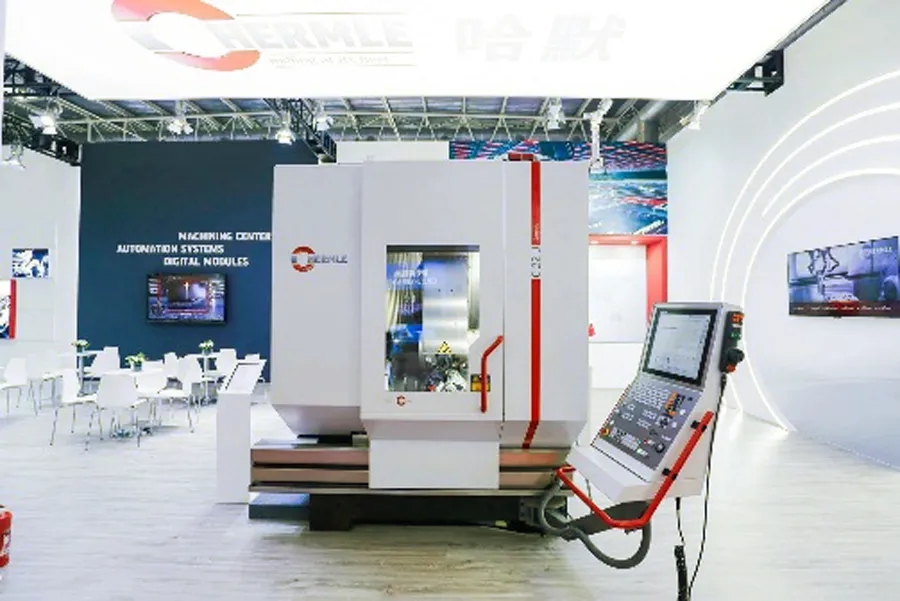

哈默展出两台立式五轴加工中心C22和C650。其中C22相对规格较小，工作台为φ450mm×370mm，水平Z大承重为300kg，三轴行程为450/600/330mm，主轴Z大转速达42000r/min，三轴快移速度为50m/min，转动轴Z大速度为25r/min（A轴）、40r/min（C轴）。该机具有主轴防碰撞保护，可吸收Z向碰撞时产生的冲撞能量，防止受损。工作台驱动方式有两种选项，A轴单驱及双驱，C轴蜗轮蜗杆传动或力矩电机驱动。主轴也可选配分体式或整体式主轴。标准刀库集成在机架底座内，节省空间，可容纳65把刀。可配置西门子或海德汉数控系统。
C650立式五轴加工中心工作台尺寸为φ900mm×600mm，Z大承重1500kg，三轴行程为1050/900/600mm，主轴Z大转速为18000r/min，三轴快移速度为35m/min，转动轴Z大速度为25r/min。工作台直接安装在机架上（A轴不容易扭曲变形），标准刀库集成在机架底座内，可容纳42把刀具。配置海德汉数控系统。
4、大隈（Okuma）
日本大隈参展的五轴立式加工中心为mu-400VII，采用AC轴转台结构，工作台尺寸为φ600mm，Z大承重为300kg，三轴行程为762/460/460mm，主轴Z大转速可达35000r/min，三轴快移速度为40m/min，转动轴Z大速度为40r/min（A轴）、50r/min（C轴），Z大切削进给速度可达32m/min。旋转轴的定位精度为±4″，重复定位精度为±1″。具有可实现高速、稳定定位的Hi-G控制功能，并具有热亲和、防撞击等智能化功能。搭载OSP-P300MA自主数控系统。
5、斗山（Doosan）
斗山机床展出的DVF5000，是一款主要用于复杂零部件加工的紧凑型五轴产品，适用于机械零部件、模具腔体、医疗骨板、叶轮加工等行业。
该机工作台尺寸为φ500mm，Z大承重为400kg，三轴行程为625/450/400mm，主轴Z大转速为18000r/min，三轴快移速?为40m/min，转动轴Z大速度为20r/min。联动精度为3.8μm(进给速度4m/min)。产品采取直驱主轴及电机，配置全脂润滑系统，并搭配紧凑型自动化系统（AWC），具备主轴和结构热补偿，同时标配主轴内冷（可选滚珠丝
