透平机械叶片是配套国家重大动力装备的关键零部件之一，其制造能力在较大程度上反映了一个国家制造业的水平。

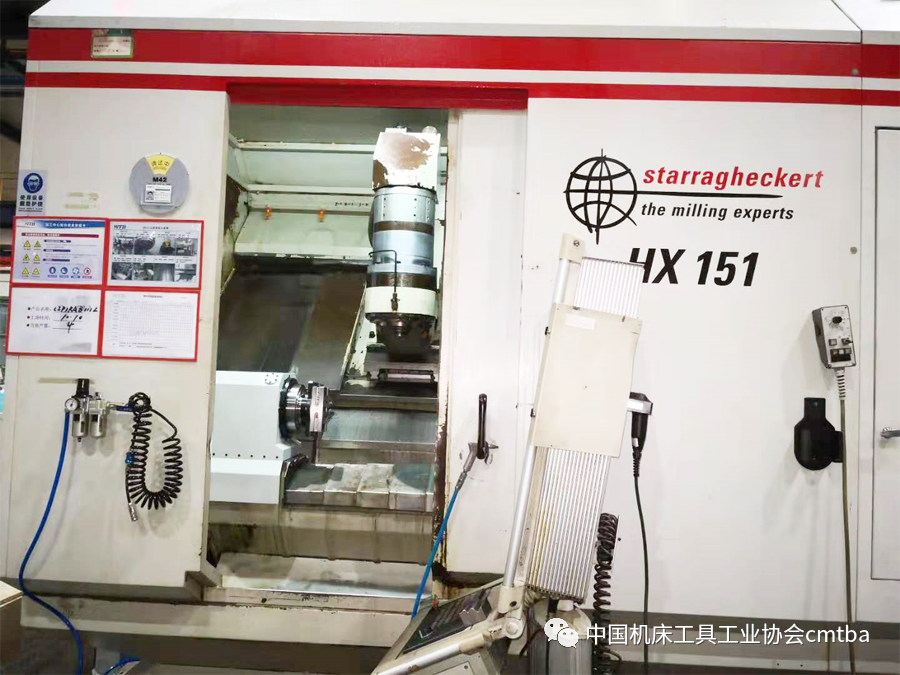

无锡透平叶片有限公司作为国内重要的透平机械叶片制造企业，使用了大量的叶片加工设备。特别是10多年前，当时的国产设备还不能满足工艺需求，我国透平机械叶片制造企业采购使用了大量进口叶片加工中心。无锡透平叶片公司在2004-2007年间，就采购了10台瑞士斯达拉格海科特HX151八轴五联动叶片加工中心。
HX151原配的A轴采用OTT蜗轮蜗杆结构的数控转台，随着使用年限的增加，其机械零件磨损严重，特别是蜗轮蜗杆的磨损加大了反向间隙，易造成叶片进、出气边过切，对压气机叶片造成的影响尤为严重（压气机叶片进、出气边单薄）。

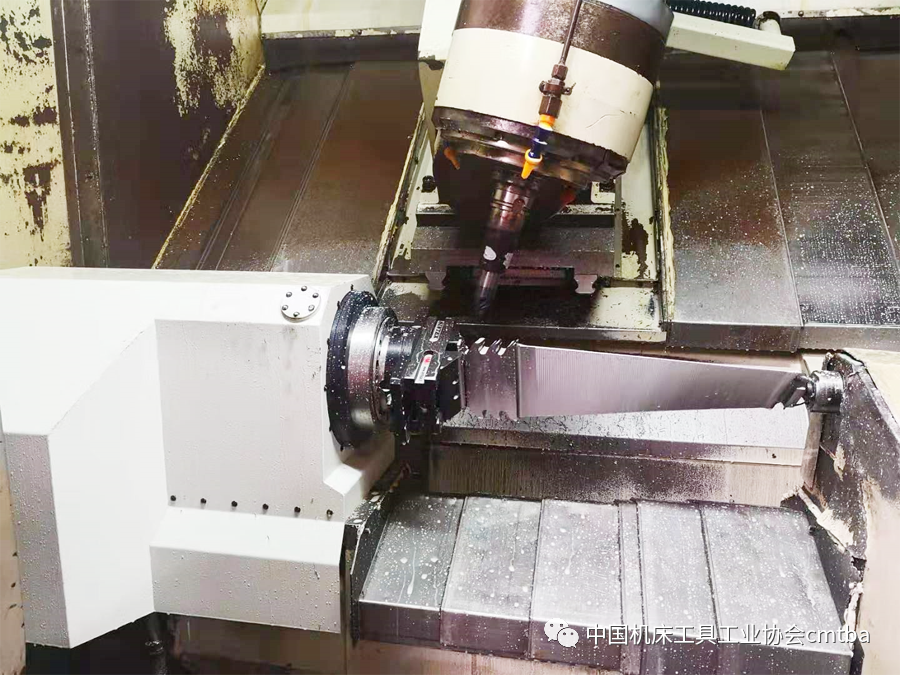

无锡透平叶片有限公司向社会招标A轴改造项目，烟台机床装备股份有限公司采用DDR电机直驱转台的方案中标，并于2017-2019年完成了上述10台加工中心的A轴改造任务。改造后A轴的加工精度、效率、时间等方面均显著提升，改造项目的圆满成功，受到了客户好评。
改造后的A轴达到以下技术指标：
转速≥200r/min，额定扭矩≥500Nm，加速度≥10800°/s2，承重≥80kg，端面跳动≤0.005/360度，A轴锁紧锥孔跳动≤0.005/360度，定位精度≤0.009度，重复定位精度≤0.006度。
原蜗轮蜗杆转台与直驱转台比较
对比结果见下表：
国内生产透平机械叶片的厂家很多，早期购买的进口设备，因使用年限因素，面临蜗轮蜗杆的A轴转台磨损等问题，原厂维修更换费用很高。现在，针对此类设备进行直驱转台的改造升级，已有成功的案例，可以达到较好的经济效益。在其他领域，如航空发动机叶片制造设备，类似改造项目亦有很好的应用潜力。
